Ylipainemittari YM-1 VSS.
Mittarin kalibroimiseen tarvitaan manometrinestettä (
mukana 30 ml manometrinestepullo).
Ylipainemittaria YM-1 käytetään S1-, S2-sekä kalliosuojissa väestönsuojien ylipaineen mittaamiseen ja seurantaan. Ylipainemittaria käytetään myös väestönsuojan tiiveyden tarkastamisessa.
Tekniset ominaisuudet:
Ylipainemittarilla voidaan mitata paine-eroa alueella -100 …+500 Pa.
Mittaustarkkuus on alueella 100…+300 Pa ± 10 Pa ja alueella +300…+500 Pa ± 20 Pa.
Ylipainemittari on valmistettu lujararakenteisista materiaaleista.
Mittarin nolla-asetuksen säätöalue ± 30 Pa.
Mittari on suojattu kestämään paineen ja tärinän aiheuttamia rasituksia.
Ylipainemittari toimii lämpötila-alueella -20 …+60oC.
Testaus ja suorituskyky:
Ylipainemittari on suunniteltu ja testattu kestämään liitososan kautta tuleva paineisku, jonka heijastuspainehuippu on vähintään 300 kPa:n ylipaine. Tämän lisäksi mittari kestää vaurioitumatta mittaputken liitososan kautta tulevaa 300kPa:n staattista ylipainetta ja 20kPa:n staattista alipainetta.
Mittanesteen pitää pysyä mittarissa paineiskujen vaikutuksien aikana.
Ylipainemittari on testattu tärähdystestissä, jossa kiinnitysalusta kohtasi äkillisen nopeuden muutoksen, suuruudeltaan 2.5 m/s ja maksimikiihtyvyyden ollessa 30 g.
Tämän lisäksi mittari on säilyttänyt toimintakykynsä tärähdyskokeessa, maksimikiihtyvyyden ollessa 10 g ja taajuuden 25 Hz.

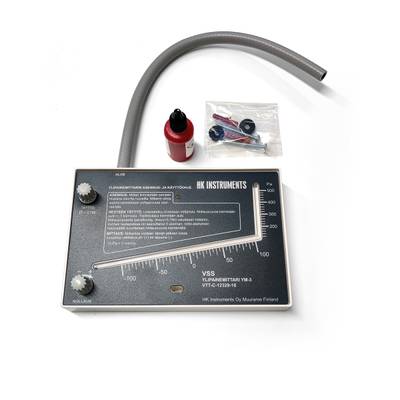

Ylipainemittari YM-3 täyttää Sisäasiainministeriön erityismääräyksen 409/2011.
VTT on myöntänyt ylipainemittarille sertifikaatin Nro VTT-C-11229-14.
